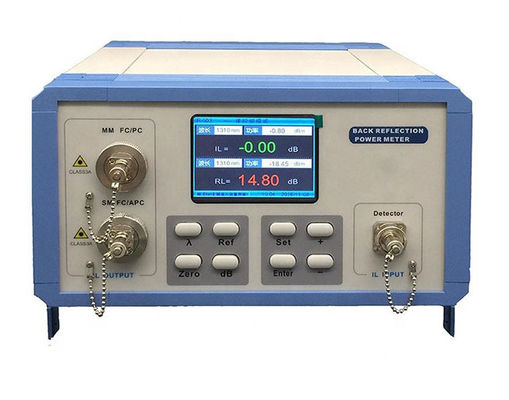

Van de vezel optische Insertion&return van het vezel Optische Materiaal van het het verliesmeetapparaat IL&RL de Testpost en de Testpost van het Terugkeerverlies
Model: Clx-CH03
Plaats van Oorsprong: ShenZhen, China
Snel Detail:
●Geavanceerde OS
Veelvoudige vertoning, eenvoudige behandeling, snelle reactie en stabiliteit.
●Hoge precisie
Stabiele outputmacht/hoge opsporingssnelheid/wijd metingswaaier.
●Golflengte synchrone omschakeling.
●Lichtbron en machts de meter bereikt golflengte synchrone omschakeling onder toevoeging/terugkeerverlieswijze.
●Veelvoudige het werk wijzen
De wijze van het terugkeerverlies/de wijze van het toevoegingsverlies/machtsmeter/dubbel-golflengte het testen.
●Kleurenerkenning voor testresultaat
De verschillende kleuren corresponderen verschillende testresultaten. Ga over/ontbreek is beschikbaar door enkel een blik.
●Eenvoudige behandeling
Het terugkeerverlies/het toevoegingsverlies is synchroon gemeten. Geen knopen het schakelen.
●Rijke vertoningsinterfaces
De hoge definitie LCD plus testinterfaces op verscheidene niveaus brengt rijke visuele ervaring en het verlichten van visuele moeheid.
●Perfect uitgaand ontwerp
Elektromagnetisch ondoordringbaar maken door metaal te behandelen. De duurzame knopen brengen comfortabele vinger behandelende ervaring.
●Slimme verwijderbare interfaces van lichtbron en machtsmeter
Gemakkelijk om worden gedemonteerd om optische detector schoon te maken of met anderen adapters (FC/SC/ST/2.5mm general/1.25mm general/MT-RJ) te vervangen of binnenapc adapter schoon te maken. Nota slechts behoefte om lichtbron/machtsmeterinterface te roteren om het te demonteren.
●Klokvertoning
De tijd is beschikbaar het werk redelijk om te organiseren.

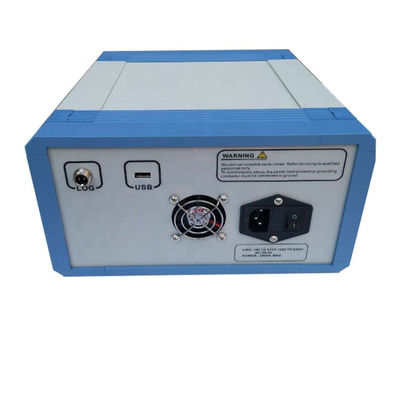

●Communicatie interfaces
Het meetapparaat kan met computer verbinden en testgegevens aan het overbrengen. Het gespecialiseerde programma geeft Pas/ontbreekt resultaat van verbindingsdraad. De testgegevens zijn beschikbaar voor analyse, lezen en verslag.
Beschrijving
Toevoegingsverlies en van het Terugkeerverlies het Meetapparaat met het kleurenscherm heeft stabiele en betrouwbare prestaties, die stabiele lichtbron, high-precision machtsmeter, de meter van het toevoegingsverlies en de meter van het terugkeerverlies in één multifunctioneel instrument integreren. Gebaseerd op de eisen van binnenlandse klanten, R&D-combineerde het team overzee voordelen van zelfde typeinstrument binnen China/en ontwikkelde toen het high-precision meetapparaat door de constante inspanning van verscheidene jaren. Met de hoge rendabele en kenmerken van de staat van kunst, kan het wijd voor OEM apparatencontrole, onderzoeksinstellingen R&D en bouwonderhoud in optische vezel/passieve apparaten/de optische communicatiesysteemindustrieën worden gebruikt waar het verlies van de de vraagstop, terugkeerverlies en stabiliteitsmetingen.
Specificaties:
Model | Toevoeging en terugkeerverliesmeetapparaat |
Lichtbrongolflengte | MM.: 850nm SM: 1310/1550nm |
De optische test van het terugkeerverlies | |
Golflengte | 1310/1550nm |
Metingswaaier | 0~75dB |
Kaliberbepalingsgolflengte | 1310/1550nm |
Metingstolerantie | ±0.4dB |
Outputstabiliteit | 0.02dB /hour (@250C) |
Interfacetypes | MM.: 850nm FC/UPC; SM: 1310/1550nm FC/APC |
De optische test van het toevoegingsverlies | |
Kaliberbepalingsgolflengte | 850/980/1300/1310/1490/1550/1625nm |
Metingswaaier | +3~-80dBm |
Metingstolerantie | ±0.03dB |
Vertoningsresolutie | Logaritmisch: 0.01dB; lineair: 0.001nW/μW/mW |
Testmodus | Lineair en niet-lineair |
Interfacetypes | Verwijderbaar: FC/SC/ST/generalΦ2.5mm/generalΦ1.25mm adapters |
Het scherm | Kleur LCD |
Resolutie | 320*240 |
Communicatie interface | USB |
Voeding | AC 90-260V |
Werkomgeving | temperatuur: - 50C~+550C; vochtigheid<95> |
Opslagmilieu | temperatuur: - 200C~+700C; vochtigheid<85> |
Afmetingen | 265X265X140mm |
Gewicht | 3.5kg |
Nota's
Dit handboek is slechts geldig voor het product het volgt. De technische specificatie of verrichtingsmethode kan zonder voorafgaande kennisgeving veranderen. Gelieve te controleren indien nodig met verdeler of OEM.
de standaardverbindingsdraad reserveert al auteursrecht. Geen verdubbeling, aanpassing, vertaling of een andere maniertransmissie zonder geschreven toestemming.
De meetapparaatvoeding wordt ontworpen overeenstemmend met de industrienorm. de standaardverbindingsdraad heeft geen verantwoordelijkheden voor om het even welke onstabiele die van de meetapparaatprestaties of elektrische schok ongevallen door geen verbinding aan grond worden veroorzaakt. De verbinding aan grond is verplicht.
