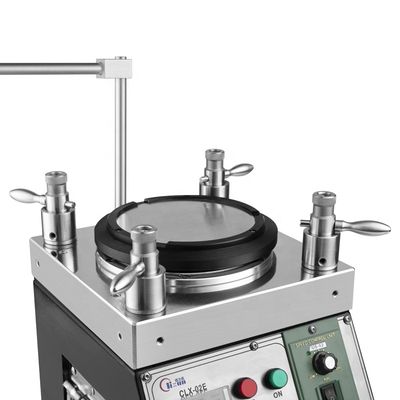

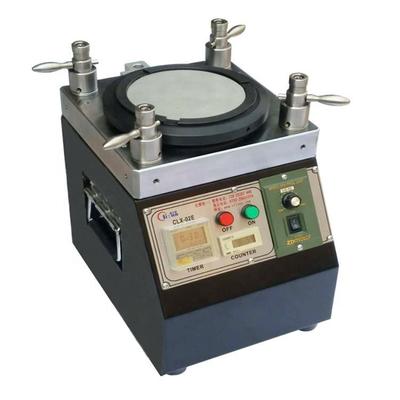

CLX02E Fiber Patch Cord Making Machine - 4 corner grinding optische vezelpoetsmachine
De glasvezelpoetsmachine is gebaseerd op internationale universele normen en langdurige praktijkervaring.Het overstijgt de eisen voor de GR-326 eindgeometrie en past zich aan de vierhoekcompressie aan met de nieuwe IDeze machine heeft geen variabiliteit in de resultaten bij het polijsten van 1 of 24 connectoren, een stabiele jiginstallatie en een compacte afmeting.met een gewicht van niet meer dan 10 kg, kan het uitstekende connector-eindvlakken verwerken voor LC-, SC-, ST-, FC-, MTRJ-, E2000-connectoren, inclusief hoekpolijsten.
Belangrijkste kenmerken
Machines voor het poleren van glasvezels met een hoge precisie
Snel wisselende polijsten voor een efficiënte werking
Planeta-orbitpoetspaden met verstelbare rotatiesnelheid (meestal 140 RPM)
Hoge capaciteit: 48 stuks voor MU/LC-aansluitingen, 36 stuks voor SC/FC/ST
Eerste slaagopbrengst voor de kwaliteit van het eindgevel bereikt 98%~100%

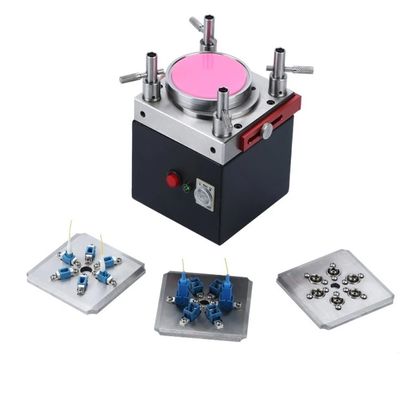

IPC-structuur glasvezelpoetsarmature met onafhankelijke compressie voor elke aansluiting
3D-passingspercentage ≥98% (100% typisch, volgens IEC-normen)
Uitstekende prestaties: APC-terugkeerverlies ≥60 dB, PC ((UPC) -terugkeerverlies ≥55 dB, invoegverlies ≤0,20 dB (typisch)
Hoogwaardige constructie van roestvrij staal met warmtebehandeling voor precisie en duurzaamheid
Uitstekende stabiliteit met een levensduur van 8-10 jaar
Technische specificaties
| Type machine |
CLX-02E |
| Maatwerkgrootte |
L 240 mm × W 240 mm × H 260 mm |
| Nettogewicht |
28 kg |
| Stroominvoer |
110~230VAC 50Hz/60Hz |
| Elektriciteit |
126w |
| Relatieve luchtvochtigheid |
15% tot 85% |
| Werktemperatuur |
8°C tot 45°C |
| O.D. van rotatieplaat |
127 mm (5 inch) |

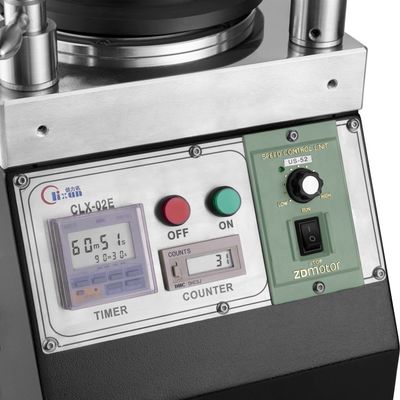

| Tijdinstellingen |
99 min 99 sec (max) |
| Versnelling voor rotatieplaat |
140 t/min |
| Hoogte van de platenspringen |
< 10 mm |
| Drukconfiguratie |
21 ~ 36 N/cm2 |
| Geluidsniveau |
< 50 dB |
Poetsprestaties
Resultaten van de inspectie van het eindvlak van de vezels
Hoogwaardige finishpoeling zonder witte vlekken of krasjes, duidelijk zichtbare vezelranden.
Resultaten van de IL/RL-test
| Type aansluiting |
SM/UPC |
SM/APC |
MM/UPC |
| Invoegingsverlies |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,50 dB |
| Verlies van opbrengst |
≥ 55 dB |
≥ 55 dB |
≥ 30 dB |
Geometrie-testresultaten
| Parameters |
UPC-criterium |
APC-criterium |
| Radius van de kromming |
5-25 mm |
5-12 mm |
| Apex Offset |
0-50 μm |
0-50 μm |
| Hoogte van vezels |
-100~+50 μm |
-100~+50 μm |
| Hoek |
n/a |
80,00+/-0,50° |
Vaak gestelde vragen
Bent u een fabriek of een handelaar?
We zijn een fabriek.
Wat is uw MOQ?
Minimale bestelhoeveelheid is 1 stuk.
Biedt u voorbeelddiensten?
Ja, we leveren monsters.
Hoe ga je naar me toe?
Wij verzenden via DHL of FedEx in 4-6 dagen (kan variëren op basis van de bestelhoeveelheid).
Hoe betalen we?
We accepteren vooraf reserveringen of meerdere betaalmethoden, waaronder T/T en T/L.
Hoe lang is de garantie van uw product?
1 jaar garantie (gratis reparaties behalve verbruiksartikelen).
Biedt u diensten op maat?
Ja, we bieden aanpassingen volgens de eisen van de klant.
