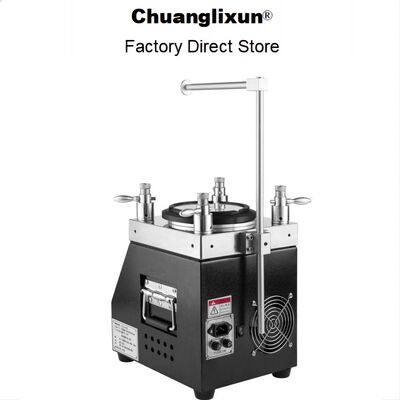

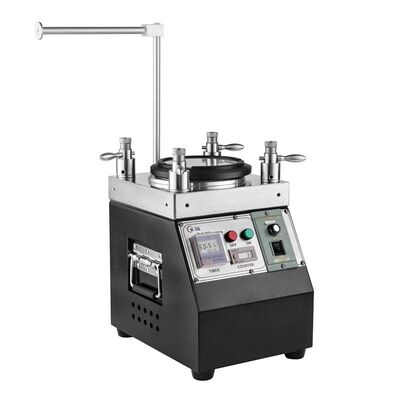

CLX-02E High-precision fiber optic polishing machine met 36 SC/52 LC capaciteit en roestvrij staal constructie voor fabriek/laboratorium gebruik
Productdetails
| Het oppoetsen Capaciteit: | SC 36 maximaal, LC 52 maximaal | Hoogte sprong: | <10um> |
|---|---|---|---|
| Netto gewicht: | 28 kg | Machinegrootte: | 240x240x260mm |
| Het oppoetsen plaatgrootte: | 127 mm (5 inch) | Stroominvoer: | 110~230VAC 50Hz/60Hz |
| Elektrische stroom: | 126 W | relatieve vochtigheid: | 15%~85% |
| Werktemperatuur: | 10℃~40℃ | materiaal: | Roestvrij staal |
| Tijdinstellingen: | 99 min 99 sec (max) | Rotatiesnelheid: | 140 t/min |
| Invoegverlies: | ≤0,20dB (SM), ≤0,50dB (MM) | Retourverlies: | ≥55dB (SM), ≥30dB (MM) |
| Straal kromming: | 5-25 mm (UPC), 5-12 mm (APC) | ||
| Markeren |
36 SC/52 LC capaciteit glasvezel polijstmachine,Zeer nauwkeurige polijstmachine voor glasvezelconnectoren,Polijstapparatuur voor optische vezels van roestvrij staal |
||
Productbeschrijving
De CLX-02E glasvezelpoetsmachine is ontworpen op basis van internationale universele normen en uitgebreide praktijkervaring.Deze geavanceerde apparatuur overstijgt de eisen van de GR-326-geometrie en bevat vierhoekcompressie met innovatieve IPC-houdertechnologie, met toonaangevende resultaten in de industrie.
Deze machine is ontworpen voor massaproductieomgevingen en produceert consequent uitstekende connector-eindvlakken voor LC-, SC-, ST-, FC-, MTRJ-, E2000-connectoren en ondersteunt hoekpolijsttoepassingen.De prestaties blijven gelijk of 1 of 24 connectoren gelijktijdig worden gepolijst.
- Hoogprecisie-optische glasvezelpoetsapparatuur met planetary orbitpoetspaden
- Snel wisselende polijsten voor een efficiënte werking
- Verstelbare rotatiesnelheid van het polijsten (meestal 140 RPM)
- Maximale capaciteit: 48 stuks voor MU/LC-connectoren, 36 stuks voor SC/FC/ST-connectoren
- Eerste-passend rendement van 98-100% voor de kwaliteit van het eindvlak
- IPC-structuur met onafhankelijke compressie voor elke connector
- 3D-passingspercentage ≥98% (meestal 100% per IEC-norm)
- APC-terugkeerverlies ≥ 60 dB, PC/UPC-terugkeerverlies ≥ 55 dB
- Invoegverlies ≤ 0,20 dB (typisch)
- Hoogwaardige warmtebehandelde constructie van roestvrij staal voor precisie en duurzaamheid
- Uitstekende stabiliteit met een levensduur van 8-10 jaar
| Maatwerkgrootte | L 240 mm × W 240 mm × H 260 mm |
| Nettogewicht | 28 kg |
| Stroominvoer | 110-230VAC 50Hz/60Hz |
| Elektriciteit | 126 W |
| Relatieve luchtvochtigheid | 15% tot 85% |
| Werktemperatuur | 10°C-40°C |
| Materiaal | Roestvrij staal |
| Tijdinstellingen | 99 min 99 sec (maximaal) |
| Versnelling voor rotatieplaat | 140 t/min |
| Hoogte van de platenspringen | < 10 μm |
Hoogwaardige finishpolijst zonder witte vlekken, zonder schrammen en duidelijk zichtbare vezelranden.
| Type aansluiting | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Invoegingsverlies | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Terugkeerverlies | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Parameter | UPC-criterium | APC-criterium |
|---|---|---|
| Radius van de kromming | 5-25 mm | 5-12 mm |
| Apex Offset | 0-50 μm | 0-50 μm |
| Hoogte van vezels | -100~+50 μm | -100~+50 μm |
| Hoek | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Opgericht in 2010, is Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. een bedrijf voor optische communicatieapparatuur dat onderzoek en ontwikkeling, productie,naverkoopservice en technische dienstenWij leveren hoogwaardige producten, uitgebreide after-sales service en gratis technische ondersteuning voor de productie van optische vezelconnectoren.
We maken gebruik van grote wereldwijde transportmaatschappijen zoals DHL, FEDEX, UPS, EMS, TNT of zeevracht.en we zullen de meest kosteneffectieve verzendmethode selecteren op basis van de bestelhoeveelheid.
Producthoogtepunten
CLX-02E glasvezelpolijstmachine levert uiterst nauwkeurig eindvlakpolijsten voor FTTH-patchkabels. Beschikt over een capaciteit van 36 SC/52 LC, een first-pass-opbrengst van 98-100% en IEC-conforme resultaten. Gebouwd met duurzaam roestvrij staal voor gebruik in de fabriek/laboratorium, gedekt door 2 jaar garantie.
