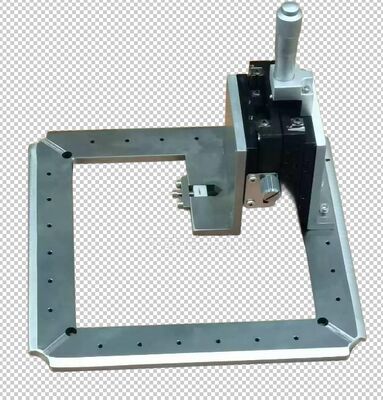

Stainless Steel S136 optische glasvezelpoetsarmature met 2,5 mm ferrulehouder en afmetingen van 174x174x26 mm voor FTTH-gebruik
Productdetails
| materiaal: | Roestvrij staal S136 | Afmetingen: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Gewicht: | 1,2 kg | Aantal vezels: | 24 |
| Maat ferrulehouder: | 2,5 mm | Connectortype: | FC PC |
| Beëindigen-gezicht: | PC | Ferrumendiameter: | 2,5 mm |
| Capaciteit: | 24 posities | Invoegverlies: | ≤0,20db |
| Retourverlies: | ≥55dB (PC) | Krommingsstraal: | 5-25 mm |
| Apex-offset: | 0-50 μm | Vezelhoogte: | -100~+50μm |
| Hoek: | 8,00 +/- 0,50° | ||
| Markeren |
RVS S136 Polijstarmatuur,2,5 mm ferrule houder glasvezel polijstmal |
||
Productbeschrijving
- speciaal ontworpen voor FC/PC-aansluitingen
- Gemakkelijk jig vervangen met eenvoudige, flexibele bediening
- Hoog efficiënte poetscapaciteit: 24, 32 of 36 aansluitingen per cyclus
- Eerste-passage-opbrengst voor de kwaliteit van het eindvlak bereikt 98-100%
- IPC-structuur met onafhankelijke compressie voor elke connector
- Interferentiepasafstand ≥98% (typisch 100% volgens IEC-normen)
- PC-terugkeerverlies ≥ 55 dB met invoegverlies ≤ 0,20 dB (typisch)
- Vervangbare toebehoren voor een langere levensduur
| Parameter | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Merken | CLX | CLX | CLX |
| Type aansluiting | FC PC | FC PC | FC PC |
| Eindgevel | PC's | PC's | PC's |
| Ferrule-diameter | 2.5 mm | 2.5 mm | 2.5 mm |
| Capaciteit | 24 posities | 32 posities | 36 posities |
| Invoegingsverlies | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Terugkeerverlies | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Toepassing | geassembleerde FC-PC-connectoren voor het polijsten | ||
| Materiaal | Roestvrij staal | ||
| Afmeting (L*W*H) | 174*174*26 mm | ||
| Nettogewicht/brutogewicht | 1.5 kg / 2,0 kg | ||
| Geschikte machines | Polishermachine CLX-02E, polishermachine Seikoh Giken SFP-550 en soortgelijke apparatuur | ||
| Type aansluiting | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Invoegingsverlies | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Verlies van opbrengst | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parameter | UPC-criterium | APC-criterium |
|---|---|---|
| Radius van de kromming | 5-25 mm | 5-12 mm |
| Apex Offset | 0-50 μm | 0-50 μm |
| Hoogte van vezels | -100~+50 μm | -100~+50 μm |
| Hoek | n/a | 80,00+/-0,50° |
Producthoogtepunten
Zeer nauwkeurig polijstapparaat met 2,5 mm ferrule voor FTTH-toepassingen. Polijst tot 24 FC/UPC-connectoren tegelijkertijd met ≤0,20dB insteekverlies en ≥55dB retourverlies. Gemaakt van duurzaam RVS S136 met vervangbare componenten. Aangepaste opties beschikbaar.
