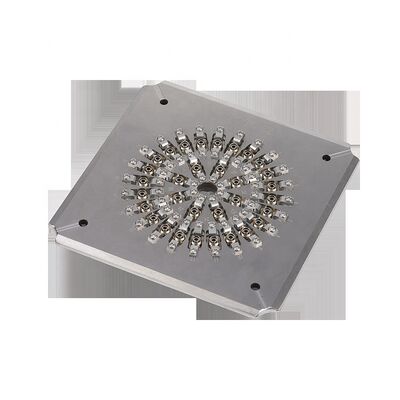

36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig

1
MOQ
36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Type: Machine van de vezel de Optische Productie
Maat: 174*174*26mm
materiaal: Roestvrij staal
Ferrumendiameter: 2,50 mm
Aantal vezels: China
Connectortype: FC PC
Beëindigen-gezicht: PC
Capaciteit: 36 Posities
Invoegverlies: ≤0,20db
Retourverlies: ≥55dB (PC)
Netto gewicht: 1,5 kg
Bruto gewicht: 2,0 KG
Krommingsstraal: 5-25 mm
Apex-offset: 0-50 μm
Vezelhoogte: -100~+50μm
Markeren:

36 posities polijstarmatuur

,

Polijstmal voor roestvrijstalen vezelconnector

,

Hoog rendement FC UPC-polijstmal
Basis informatie
Plaats van herkomst: Guangdong, China
Merknaam: Chuanglixun
Modelnummer: FC UPC
Betalen & Verzenden Algemene voorwaarden
Productomschrijving
FC/PC FC/UPC verbindingspoetsapparaat
Algemene grootte FC/PC FC/UPC Connector Polishing Fixture 36 FC Fiber Connector Polish Jig
Productoverzicht
Deze glasvezelpoetsinstallatie biedt een hoge stabiliteit en een uitstekende oppervlaktekwaliteit.de geharde S2316-staalconstructie zorgt voor een lange levensduur. Ontworpen om verschillende connectortypen, waaronder SC, FC, ST, LC, aan te passen en kan worden aangepast volgens de vereisten van de klant.
36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 0 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 1 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 2 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 3 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 4 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 5
Belangrijkste kenmerken
  • Speciaal ontworpen voor FC/PC en FC/UPC connectoren
  • Eenvoudige jigwisseling met eenvoudige en flexibele bediening
  • Hoog rendement: polst tot 24, 32 of 36 connectoren per cyclus
  • Eerste slaagopbrengst voor de kwaliteit van het eindgevel bereikt 98%~100%
  • IPC-structuur met onafhankelijke compressie voor elke connector
  • Passagesnelheid bij interferentie ≥98% (100% typisch, volgens IEC-normen)
  • PC-terugkeerverlies ≥55 dB, invoegverlies ≤0,20 dB (typisch)
  • Vervangbare accessoires verlengen de levensduur aanzienlijk
Technische specificaties
Model FC-PC-24 FC-PC-32 FC-PC-36
Merken CLX CLX CLX
Type aansluiting FC PC FC PC FC PC
Eindgevel PC's PC's PC's
Ferrule-diameter 2.5 mm 2.5 mm 2.5 mm
Capaciteit 24 posities 32 posities 36 posities
Invoegingsverlies ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Terugkeerverlies ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Toepassing geassembleerde FC-PC-connectoren voor het polijsten
Materiaal Roestvrij staal
Afmeting (L*W*H) 174*174*26 mm
Nettogewicht/brutogewicht 1.5 kg / 2,0 kg
Geschikte machines poleringsmachine CLX-02E, poleringsmachine Seikoh Giken SFP-550 en soortgelijke machines
Resultaten van de poetsprestaties
Gepolijste verbindingsferrulevelden
36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 6
Hoogwaardig polijsten van de eindkant zonder witte vlekken, zonder schrammen en duidelijk zichtbare vezelranden
Resultaten van de test voor insetsverlies en terugkeerverlies
36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 7
Type aansluiting SM/UPC SM/APC MM/UPC
Invoegingsverlies ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Terugkeerverlies ≥ 55 dB ≥ 60 dB ≥ 30 dB
Geometrie-testresultaten
36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 8
Parameter UPC-criterium APC-criterium
Radius van de kromming 5-25 mm 5-12 mm
Apex Offset 0-50 μm 0-50 μm
Hoogte van vezels -100~+50 μm -100~+50 μm
Hoek n/a 80,00+/-0,50°
36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 9 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 10
Producenteninformatie
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
We zijn een optisch communicatieapparatuurbedrijf dat is opgericht in 2010 en onderzoek en ontwikkeling, productie, naverkoopservice en technische diensten integreert.,Wij bieden effectieve oplossingen voor technische problemen in de productie van glasvezelconnectoren.
36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 11 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 12 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 13 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 14 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 15 36 Posities Roestvrij staal High Efficiency FC UPC Polijstinstallatie voor vezelverbinding Jig 16
Vaak gestelde vragen
Bent u een fabriek of een handelaar?
We zijn een fabriek.
Wat is uw MOQ?
Minimale bestelhoeveelheid is 1 stuk.
Biedt u voorbeelddiensten?
Ja, we leveren monsters.
Hoe ga je naar me toe?
We verzenden via DHL of FedEx, meestal 4 tot 6 dagen. De levertijd kan variëren afhankelijk van de bestelhoeveelheid.
Hoe betalen we?
Voorschot of meerdere betaalmethoden, inclusief T/T en T/L.
Hoe lang is de garantie van uw product?
Een garantieperiode van 1 jaar met gratis reparaties (exclusief verbruiksartikelen).
Biedt u diensten op maat?
Ja, we bieden op maat gemaakte diensten volgens de eisen en specificaties van de klant.
