ST Fiber optic 24/32 Connector Polishing Fixture met gehard roestvrij staal S136 voor een hoog rendement en invoegverlies ≤0,20dB

1
MOQ
ST Fiber optic 24/32 Connector Polishing Fixture met gehard roestvrij staal S136 voor een hoog rendement en invoegverlies ≤0,20dB
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
materiaal: Gehard roestvrij staal s136
Maat: 174 mm x 174 mm x 26 mm
Netto gewicht: 1,2 kg
Aantal vezels: 24,32
Invoegverlies: ≤0,20db
Retourverlies: ≥55dB (PC)
Ferrumendiameter: 2,5 mm
Capaciteit: 24 posities, 32 posities
Beëindigen-gezicht Type: PC, APC
Krommingsstraal: 5-25 mm (UPC), 5-12 mm (APC)
Apex-offset: 0-50 μm
Vezelhoogte: -100~+50μm
Hoek: 8,00+/-0,50° (APC)
Bruto gewicht: 2,0 KG
Geschikte machines: CLX-02E, Seikoh Giken SFP-550
Markeren:

Gehard RVS S136 polijstarmatuur

,

24/32 connectoren in één cyclus Glasvezelpolijstmal

,

Invoegverlies ≤0
Basis informatie
Plaats van herkomst: Guangdong, China
Merknaam: chuanglixun
Modelnummer: ST-PC, ST-PC
Betalen & Verzenden Algemene voorwaarden
Productomschrijving
ST Optische glasvezel 24/32 aansluiting polering
  • speciaal ontworpen voor ST-PC-aansluitingen
  • Makkelijk te wisselen jigs met eenvoudige, flexibele werking
  • Hoog rendement: polst tot 24 of 32 connectoren in één cyclus
  • Eerste slaagopbrengst voor de kwaliteit van het eindgevel bereikt 98%~100%
  • IPC-structuur met onafhankelijke compressie voor elke connector
  • Doorgangspercentage bij interferentie ≥98% (typisch 100%, volgens IEC-normen)
  • PC-terugkeerverlies ≥55 dB, invoegverlies ≤0,20 dB (typisch)
  • Vervangbare accessoires verlengen de levensduur
  • Gebouwd van hoogwaardig gehard staal S136 voor duurzaamheid
  • Beschikbaar met jigs voor SC, FC, ST, LC connectoren en op maat gemaakte ontwerpen

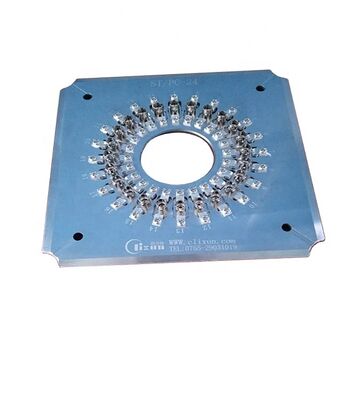

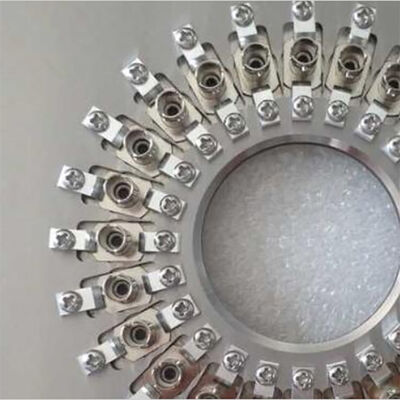

ST Fiber optic 24/32 Connector Polishing Fixture met gehard roestvrij staal S136 voor een hoog rendement en invoegverlies ≤0,20dB 0 ST Fiber optic 24/32 Connector Polishing Fixture met gehard roestvrij staal S136 voor een hoog rendement en invoegverlies ≤0,20dB 1
Technische specificaties
Model ST-PC-24 ST-PC-32 ST-APC-26
Merken CLX CLX CLX
Type aansluiting ST PC ST PC ST APC
Eindgevel PC's PC's APC
Ferrule-diameter 2.5 mm 2.5 mm 2.5 mm
Capaciteit 24 posities 32 posities 26 posities
Invoegingsverlies ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Terugkeerverlies ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 60 dB (APC)
Toepassing Vervaardiging van geassembleerde ST PC-connectoren Vervaardiging van geassembleerde ST PC-connectoren Poleren van geassembleerde ST APC-connectoren
Materiaal Stainless Steel S136.
Afmeting (L*W*H) 174*174*26 mm
Nettogewicht/brutogewicht 1.5 kg / 2,0 kg
Geschikte machines poleringsmachine CLX-02E, poleringsmachine Seikoh Giken SFP-550 en soortgelijke machines

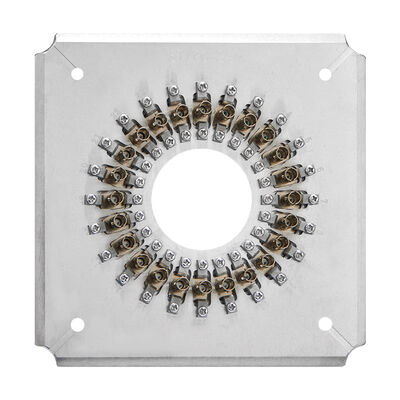

ST Fiber optic 24/32 Connector Polishing Fixture met gehard roestvrij staal S136 voor een hoog rendement en invoegverlies ≤0,20dB 2
Krijg een gratis offerte via ons >>> GO
Analyse van het polijst effect
Gepolijste verbindingsferrulevelden
ST Fiber optic 24/32 Connector Polishing Fixture met gehard roestvrij staal S136 voor een hoog rendement en invoegverlies ≤0,20dB 3
Een hoogwaardige polering zonder witte vlekken of schrammen.
Resultaten van de test voor insetsverlies en terugkeerverlies
ST Fiber optic 24/32 Connector Polishing Fixture met gehard roestvrij staal S136 voor een hoog rendement en invoegverlies ≤0,20dB 4
Type aansluiting SM/UPC SM/APC MM/UPC
Invoegingsverlies ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Terugkeerverlies ≥ 55 dB ≥ 60 dB ≥ 30 dB
Geometrie-testresultaten
ST Fiber optic 24/32 Connector Polishing Fixture met gehard roestvrij staal S136 voor een hoog rendement en invoegverlies ≤0,20dB 5
- Nee, dat is niet waar. Parameters UPC-criterium APC-criterium
1. Radius van de kromming 5-25 mm 5-12 mm
2. Apex Offset 0-50 μm 0-50 μm
3. Hoogte van vezels -100~+50 μm -100~+50 μm
4. Hoek n/a 80,00+/-0,50°
Profiel van het bedrijf
ST Fiber optic 24/32 Connector Polishing Fixture met gehard roestvrij staal S136 voor een hoog rendement en invoegverlies ≤0,20dB 6
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Opgericht in 2010, is Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. een bedrijf voor optische communicatieapparatuur dat onderzoek en ontwikkeling, productie,naverkoopservice en technische dienstenWe verkopen niet alleen kwalitatief hoogwaardige producten en bieden een goede dienst na verkoop, maar bieden ook gratis technische ondersteuning aan onze klanten.Voor technische problemen bij de productie van glasvezelconnectoren, bieden wij effectieve oplossingen.
Vaak gestelde vragen
Bent u een fabriek of een handelaar?
We zijn een fabriek.
Wat is uw MOQ?
MOQ 1 stuk.
Biedt u voorbeelddiensten?
Ja, we zullen monsters leveren.
Hoe ga je naar me toe?
We brengen 4 tot 6 dagen door via DHL of FedEx.
Hoe betalen we?
Boek vooraf of met meerdere betaalmethoden zoals T/T en T/L.
Hoe lang is de garantie van uw product?
De garantieperiode is 1 jaar (de garantieperiode biedt gratis reparaties, met uitzondering van verbruiksartikelen).
Biedt u diensten op maat?
Ja, we bieden op maat gemaakte diensten volgens de eisen en beschrijving van de klant.
