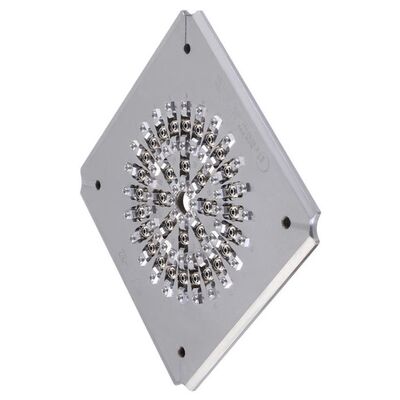

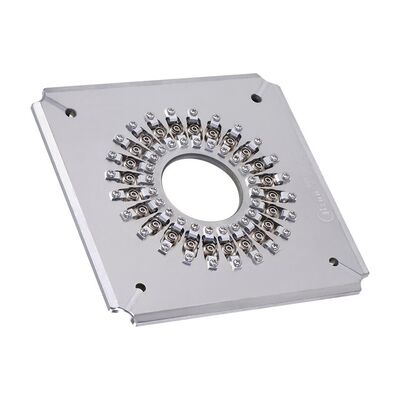

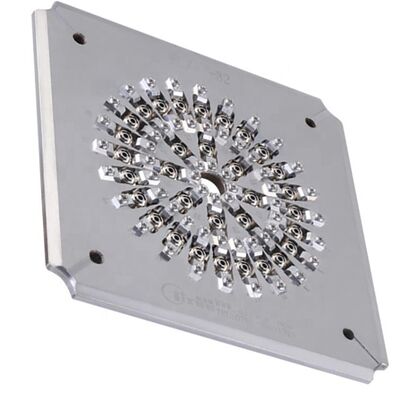

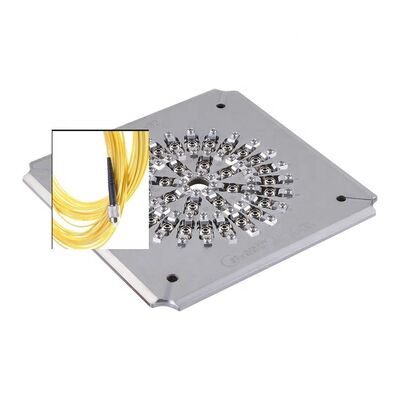

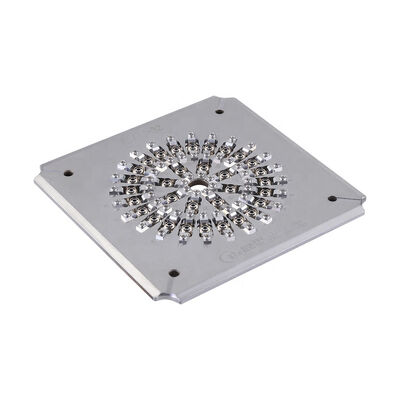

FC UPC 32 Core Connector Polishing Patch Cord Optical Fiber Polishing Fixture
Deze hoogstabiele glasvezelpoetsinrichting biedt een uitzonderlijke oppervlaktekwaliteit voor het polijsten van glasvezelconnectoren.
Productoverzicht
Deze geharde S2316-poetsinrichting is vervaardigd van hoogwaardig warmtebehandeld staal en biedt een langere levensduur en duurzaamheid.ST, en LC, met aanpassing aan de specifieke behoeften van de klant.
Belangrijkste kenmerken
- speciaal ontworpen voor FC/PC-aansluitingen
- Gemakkelijk jig vervangen met eenvoudige, flexibele bediening
- Hoog rendement: polst tot 24, 32 of 36 connectoren per cyclus
- Eerste-passage-opbrengst voor de kwaliteit van het eindgevel bereikt 98%~100%
- IPC-structuur met onafhankelijke compressie voor elke connector
- Interferentiepasafstand ≥98% (typisch 100% volgens IEC-normen)
- PC-terugkeerverlies ≥55 dB, invoegverlies ≤0,20 dB (typisch)
- Vervangbare accessoires om de levensduur te verlengen
Technische specificaties
| Model |
FC-PC-24 |
FC-PC-32 |
FC-PC-36 |
| Merken |
CLX |
CLX |
CLX |
| Type aansluiting |
FC PC |
FC PC |
FC PC |
| Eindgevel |
PC's |
PC's |
PC's |
| Ferrule-diameter |
2.5 mm |
2.5 mm |
2.5 mm |
| Capaciteit |
24 posities |
32 posities |
36 posities |
| Invoegingsverlies |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,20 dB |
| Terugkeerverlies |
≥ 55 dB (PC) |
≥ 55 dB (PC) |
≥ 55 dB (PC) |
| Toepassing |
geassembleerde FC-PC-connectoren voor het polijsten |
geassembleerde FC-PC-connectoren voor het polijsten |
geassembleerde FC-PC-connectoren voor het polijsten |
Materiaal:Roestvrij staal
Afmeting (L*W*H):174*174*26 mm
Netto-/bruto-gewicht:1.5 kg / 2,0 kg
Geschikte machines:poleringsmachine CLX-02E, poleringsmachine Seikoh Giken SFP-550 en soortgelijke machines
Krijg een gratis offerte via ons >>> GO
Poetsprestaties
Gepolijste verbindingsferrulevelden
Hoogwaardige polijst zonder witte vlekken of krassen.
Resultaten van de test voor insetsverlies en terugkeerverlies
| Type aansluiting |
SM/UPC |
SM/APC |
MM/UPC |
| Invoegingsverlies |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,50 dB |
| Terugkeerverlies |
≥ 55 dB |
≥ 60 dB |
≥ 30 dB |
Geometrie-testresultaten
| - Nee, dat is niet waar. |
Parameters |
UPC-criterium |
APC-criterium |
| 1 |
Radius van de kromming |
5-25 mm |
5-12 mm |
| 2 |
Apex Offset |
0-50 μm |
0-50 μm |
| 3 |
Hoogte van vezels |
-100~+50 μm |
-100~+50 μm |
| 4 |
Hoek |
n/a |
80,00+/-0,50° |
Profiel van het bedrijf
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
We zijn een optisch communicatieapparatuurbedrijf dat is opgericht in 2010 en onderzoek en ontwikkeling, productie, naverkoopservice en technische diensten integreert.,Onze team biedt effectieve oplossingen voor technische problemen in de productie van glasvezelconnectoren.
Vaak gestelde vragen
1Bent u een fabriek of een handelaar?
We zijn een fabriek.
2Wat is uw MOQ?
Minimale bestelhoeveelheid is 1 stuk.
3Biedt u voorbeelddiensten?
Ja, we leveren monsters.
4Hoe ga je naar me toe?
We verzenden via DHL of FedEx in 4 tot 6 dagen. De levertijd kan variëren afhankelijk van de hoeveelheid bestelling.
5Hoe betalen we?
Voorschot of meerdere betaalmethoden, inclusief T/T en T/L.
6Hoe lang is de garantie van uw product?
1 jaar garantieperiode met gratis reparaties (exclusief verbruiksartikelen).
7Biedt u maatwerk?
Ja, we bieden op maat gemaakte diensten volgens de eisen en specificaties van de klant.
