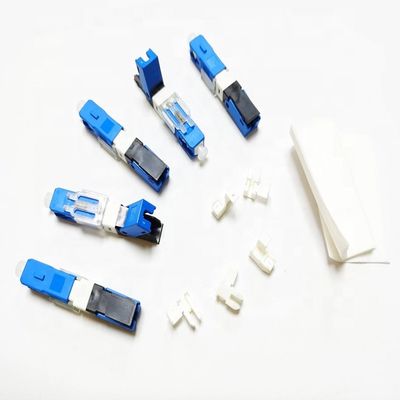

Plastic de Optische Vezelschakelaars van FTTH, Snelle 2*3mm verbinden Vezel Optische Schakelaars
Productdetails
| Productnaam: | Snelle Schakelaar van vezel de Optische Sc UPC | Kleur: | Blauw |
|---|---|---|---|
| Toepassing: | Het Netwerk van FTTH FTTB FTTX | Terugkeerverlies: | ≥50dB |
| Toevoegingsverlies: | ≤ 0.3dB | ||
| Markeren |
2*3mm Plastic Optische Vezelschakelaars,Snelle 2*3mm verbinden Vezel Optische Schakelaars,verbind vezel snel optische schakelaars |
||
Productbeschrijving

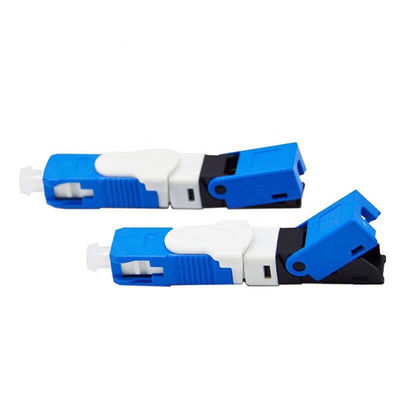

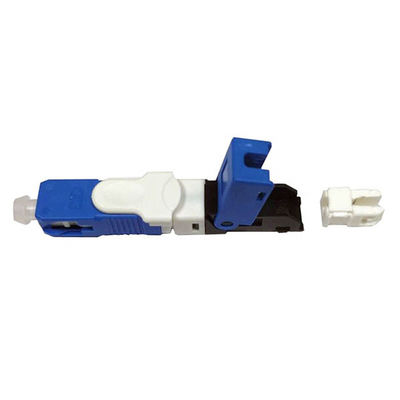

ESC250D van de de Schakelaarvezel van Sc UPC de Snelle Snelle Schakelaar
Productomschrijving
De Snelle Schakelaar (de Schakelaar of het Gebied van de Gebiedsassemblage eindigde vezelschakelaar, snel de schakelaar van de assemblagevezel) is een revolutionair gebied - installable optische vezelschakelaar die geen epoxy en geen het oppoetsen vereist. Het unieke ontwerp van het gepatenteerde mechanische laslichaam neemt een fabriek-opgezette vezelstomp en een pre-opgepoetste ceramische metalen kap op. Het gebruiken van deze onsiteassemblage
de optische schakelaar, het is mogelijk om de flexibiliteit van optisch die bedradingsontwerp te verbeteren evenals het verminderen van de tijd voor vezelbeëindiging wordt vereist. De Snelle schakelaarreeksen zijn reeds een populaire oplossing voor optische bedradings binnengebouwen en vloeren voor LAN&-de toepassingen van kabeltelevisie en FTTH.
Specificatie
| Naam | Specificatie |
| Vezeltype | Enige wijze of Multiwijze |
| Toepasselijk voor | Binnen of Openluchtftth |
| Kabeldiameter | 2*3mm |
| Diameter van Cermic-kern | 2.499±0.002mm |
| Concentriciteit van Ceramische kern | ≤0.5um |
| Materiaal van plastic delen | PBT (belangrijkst-Lichaam); PEI (Binnenkern); Stofglb (PE) |
| De lentemateriaal | 304 |
Opgenomen eindgezicht
1. De methode van de het gezichtsinspectie van het stopeind: 400# het instrumenten100% test van de eindinspectie.
2. Regionale schetskaart.
3. Het vereiste van het Beëindigengezicht.
| Het Tekort van het gebied | Gebied A (0~25um) |
Gebied B (25~125um) |
Gebied C (125~250um) |
| Kras | Sta één kras toe neen dan meer de vezelkern en width≤1um | Sta twee scratchs en width≤2um toe | Sta vijf scratchs en breedte ≤ 2um toe |
| Vlek | Sta één vlek toe neen dan meer de vezelkern en diameter≤1um | Sta twee vlekken en diameter≤2um toe | Sta twee vlekken en de diameter ≤ 5um toe |
| Schort | Tussen gebied B en gebied C, sta schort toe die openingsbreedte minder dan 5um; en de lengte van de schort is minder dan 30% van perimeter van het vezeleind |
||
3D het eindgezicht van de tussenvoegselkern
| PC | UPC | |
| Vezelhoogte (NM) | -100~+50 | -100~+50 |
| Radiusofkromming (mm) | 5~12 | 10~25 |
| Topcompensatie (um) | ≤50 | |
| Hoekfout (°) | ±0.3 | |
Vezel scherpe lengte
Bijlage één, het Milieu testen
| Project | Beproevingsomstandigheid | Index | Controleaandeel |
| Op hoge temperatuur | 85℃, 96H | ΔIL ≤ 0.2dB | Willekeurig toezicht op WIP 5pcs |
| Lage temperatuur | -25℃, 96H | ΔIL ≤ 0.2dB | |
| Lijn | -25~+85℃, 3.5H/Cycle, 40times-lijn | ΔIL ≤ 0.2dB | |
| Heet en vochtig | 110℃, 90%RH, 2 luchtdruk, 96H | ΔIL ≤ 0.2dB | |
| Onderdompeling | 43ºC, PH5.5, 168H | ΔIL ≤ 0.2dB |
Bijlage twee, Mechanische test
| Project | Beproevingsomstandigheid | Index | Controleaandeel |
| Aan aanval | 1.8m, drie as, 8 keer/as | ΔIL≤0.2dB | Willekeurig toezicht op WIP 5pc |
| Trilling | 10 aan 50HZ, 45 keer /min, omvang 0.75mm, drie as. Elke as30min | ΔIL≤0.2dB | |
| Omgekeerde | Afstandsmachine 20 tot 28cm, + 180 graden, 6s/-tijden, 25 keer | ΔIL≤0.2dB | |
| trek | De afstand van de stop is 20 tot 28cm, 1min, en de lading is 50N |
ΔIL≤0.2dB |
